Как сделать aux для кассетной магнитолы

Закрыть ... [X]

Здравствуйте!

Хоть сейчас на рынке автомагнитол AUX вход есть почти что на всех аппаратах, я расскажу при наличии рук, паяльника и куска провода с Джеком 3,5. сделать линейный вход в магнитолу. Многие могут сказать — "Трата времени, лучше поменять магнитолу и не париться!", я конечно согласен — так проще, но во первых всегда интересно попробовать что то сделать самому, а во вторых при такой доработке магнитолы можно подключить её в гараже к каким нибудь старым колонкам, и наслаждаться музыкой во время работы без каких либо материальных затрат.

Начнем с того что мне потребовалось.

1. Непосредственно магнитола и схема для неё.
2. Паяльник и соответственно: припой, паяльная кислота. Паяльная лупа (Желательно, но не обязательно)
3. Изолента. (Куда-же без неё?)
4. акустический провод и стерео джек 3,5.
5. 1,5 — 2 часа свободного времени.

Для того чтобы подключить в гараже необходимо зарядное устройство для аккумулятора, или любой другой источник питания 12 вольт. Есть вариант подключения с помощью БП от компьютера, но у меня с двумя колонками БП на 350 ватт не тянул. Магнитола включается, но как только включаешь песню сразу гаснет. Также можно подключить от аккумулятора, но его придеться постоянно заряжать, а при наличии зарядного — необходимость в аккуме отпадает. ;-)

Теперь непосредственно про сам процесс.

Прежде всего ищем схему магнитолы в GOOGLE. Потом находим на ней радио модуль.
Теперь находите в этом модуле Пины правого ®, левого канала (L), и "землю" (GND). В моем случае это пины 15, 16, 17.

Разбираем магнитолу, находи модуль и считаем пины. Находим нужные и припаиваемся к ним, следите за тем чтобы не спаять пины вместе. Кстати "Землю" можно припаять на любой пин сс обозначением (GND) или на корпус радио модуля.

Под провода я приклеил изоленту чтобы их не замкнуло на другие контакты схемы.
И выводим шнур за корпус магнитолы.

Затем собираем магнитолу и пробуем, если все будет припаяно правильно то при включении радио будут ловить станции, а как только подключите телефон — шум стихнет и звук будет приниматься с телефона.

Примечание: Если радио вам не нужно — можете обрезать контакты идущие от радио модуля к пинам правого и левого каналов в моем случае 16, 17. Под контактами я подразумеваю ножки на которых стоит радиомодуль на плате. :-)

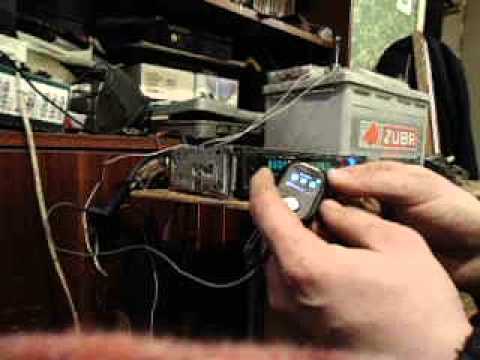

Вот как все примерно работает —

Всем удачи на дорогах)
