ОтветНепрочитано 29.06.2015, 09:30   #11

bocem

Почётный гражданин KAZUS.RU


Аватар для bocem

Регистрация: 16.01.2009

Сообщений: 1,853

Сказал спасибо: 0

Сказали Спасибо 1,076 раз(а) в 423 сообщении(ях)

bocem на пути к лучшемуПо умолчанию Re: Хочу собрать антенный анализатор По правде это не в тему, но рас уж по теме нет ничего то скажу, что изготовить КСВметр на 2х метровый и 70см диапазоны не сложно, если не сказать, что очень просто. Главное повторить правильную (повторяемую) схему направленного ответвителя и придерживаться некоторым правилам. Касаемо ВЧ конструкций, такие как: - короткие вывода, быстрые диоды, полировка меди и т.д. bocem вне форума   Ответить с цитированиемМеню пользователя bocem Непрочитано 29.06.2015, 10:07   #12

Sergey_57

Вид на жительство



Регистрация: 12.12.2012

Сообщений: 456

Сказал спасибо: 47

Сказали Спасибо 198 раз(а) в 112 сообщении(ях)

Sergey_57 на пути к лучшемуПо умолчанию Re: Хочу собрать антенный анализатор А мне не давно подъехали с вопросом : что не строится стандартная автомобильная антенна на 27 МГц. Казалось бы, чего уже проще, а вот лучше 1,7 КСВ не строится ? Так что анализатор и на эти частоты нужен. А вообще зависит от рода занятий, у меня частоты менялись то вверх то вниз. Очень давно занимался изготовлением и настройкой автомобильных антенн.
Один раз достала рамочная антенна . Взял подключил приборы и 10метров кабеля отрезал по 15 см. и мерял КСВ и смотрел в бинокль на прибор напряжённости поля. Он стоял в 30 метрах.
И я увидел что результаты начинают повторяться от КСВ 1 до 3.
Произошло просветвление и я понял , что так долго пытались донести до нас преподователи. Вычислил коэф укорочения .
В вашем случае имеет место несогласованная нагрузка.
Подбирал длинной кабеля. Оказывается можно скомпенсировать реактивность. Но был клиент Установил антенну на бампер 2104 и никак на крышу не поставить .Вижу избыточная у неё длина по причине конструкции самой машины. На давай укоротим - вопли это же фирменная вещь. Пришлось согласовывать П-контуром Sergey_57 вне форума   Ответить с цитированиемМеню пользователя Sergey_57 Непрочитано 29.06.2015, 20:58   #13

bocem

Почётный гражданин KAZUS.RU


Аватар для bocem

Регистрация: 16.01.2009

Сообщений: 1,853

Сказал спасибо: 0

Сказали Спасибо 1,076 раз(а) в 423 сообщении(ях)

bocem на пути к лучшемуПо умолчанию Re: Хочу собрать антенный анализатор . Пришлось согласовывать П-контуром!! А ведь это тоже самое только с потерями, как по передаче так и по приему. Надо было объяснить на графиках, что КПД становится меньше, на языке понятном хозяину р/с, а если продолжать умничать то увеличение степени интеграции прямо пропорционально увеличивает вероятность отказа гыгы !!! Короче говоря чем точнее тем лучшеПоследний раз редактировалось bocem; 29.06.2015 в 21:01. bocem вне форума   Ответить с цитированиемМеню пользователя bocem Непрочитано 29.06.2015, 23:28   #14

buda2006

Частый гость



Регистрация: 06.02.2006

Сообщений: 15

Сказал спасибо: 2

Сказали Спасибо 0 раз(а) в 0 сообщении(ях)

buda2006 на пути к лучшемуПо умолчанию Re: Хочу собрать антенный анализатор

Итоговая схема с прошивкой есть?
Интересует диапазон до 480 МГц

Последний раз редактировалось buda2006; 30.06.2015 в 00:04. Причина: Дополнение buda2006 вне форума   Ответить с цитированиемМеню пользователя buda2006 Непрочитано 30.06.2015, 00:13   #15

Eddy71

Почётный гражданин KAZUS.RU


Аватар для Eddy71

Регистрация: 22.02.2008

Адрес: Ukraine, Киев

Сообщений: 3,269

Сказал спасибо: 1,153

Сказали Спасибо 3,406 раз(а) в 1,165 сообщении(ях)

Eddy71 на пути к лучшемуПо умолчанию Re: Хочу собрать антенный анализатор

Там синтез только до 50 (кажется).

__________________
«Чтобы что-то изобрести, вам потребуется хорошее воображение и куча мусора»
/Томас Эдисон/

Eddy71 вне форума   Ответить с цитированиемМеню пользователя Eddy71 Непрочитано 30.06.2015, 10:45   #16

bocem

Почётный гражданин KAZUS.RU


Аватар для bocem

Регистрация: 16.01.2009

Сообщений: 1,853

Сказал спасибо: 0

Сказали Спасибо 1,076 раз(а) в 423 сообщении(ях)

bocem на пути к лучшемуПо умолчанию Re: Хочу собрать антенный анализатор

в модуле генератора тактируемая 125мГц так, что при всём желании дедушка Котельников не разрешит!
если применить другой генератор, то мона анализировать контура и на 400мГцс с изменением номиналов как то так:

Миниатюры:

Нажмите на изображение для увеличения Название: 1.JPG Просмотров: 97 Размер: 36.7 Кб ID: 81119   bocem вне форума   Ответить с цитированием Сказали "Спасибо" bocem

Eddy71 (30.06.2015)

Меню пользователя bocem Непрочитано 14.10.2016, 10:01   #17

bocem

Почётный гражданин KAZUS.RU


Аватар для bocem

Регистрация: 16.01.2009

Сообщений: 1,853

Сказал спасибо: 0

Сказали Спасибо 1,076 раз(а) в 423 сообщении(ях)

bocem на пути к лучшемуПо умолчанию Re: Хочу собрать антенный анализатор

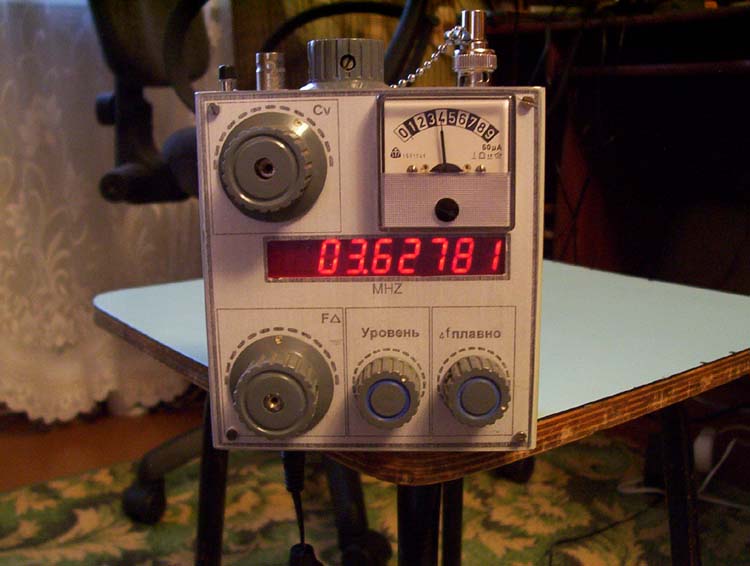

появился интерес, по этому дополняю это схема г4-102, фрагмент тот усилитель, что я применил, такую ПП я делал. Не видно на фотке - плата маленькая не хотелось мучиться с ВЧ полями.

Миниатюры:

Нажмите на изображение для увеличения Название: Безымянный.jpg Просмотров: 0 Размер: 164.2 Кб ID: 102907   Нажмите на изображение для увеличения Название: 111.jpg Просмотров: 0 Размер: 90.8 Кб ID: 102908

Вложения:

bocem вне форума   Ответить с цитированием Сказали "Спасибо" bocem

UB8SCH (14.10.2016)

Меню пользователя bocem Непрочитано 14.10.2016, 11:17   #18

UB8SCH

Прохожий



Регистрация: 14.10.2016

Сообщений: 2

Сказал спасибо: 2

Сказали Спасибо 0 раз(а) в 0 сообщении(ях)

UB8SCH на пути к лучшемуПо умолчанию Re: Хочу собрать антенный анализатор

bocem, Спасибо огромное, а не подскжете номиналы дроселей и марку транзисторов примененных в данной схеме. Есть большой интерес повторить Ваш проект.

UB8SCH вне форума   Ответить с цитированиемМеню пользователя UB8SCH Непрочитано 14.10.2016, 13:22   #19

bocem

Почётный гражданин KAZUS.RU


Аватар для bocem

Регистрация: 16.01.2009

Сообщений: 1,853

Сказал спасибо: 0

Сказали Спасибо 1,076 раз(а) в 423 сообщении(ях)

bocem на пути к лучшемуПо умолчанию Re: Хочу собрать антенный анализатор

транзисторы любые с рабочей частотой до 40 мгц(обусловлено верхней границей работы генератора) дроссели любые 20 -100 мкг (важно отсеч ВЧ в сторону питания)проект на диптреке исполнен версия 3.0.0.2

Вложения:

Тип файла: rar увч.rar (5.6 Кб, 0 просмотров) bocem вне форума   Ответить с цитированием Сказали "Спасибо" bocem

UB8SCH (14.10.2016)

Меню пользователя bocem Непрочитано 14.10.2016, 13:38   #20

UB8SCH

Прохожий



Регистрация: 14.10.2016

Сообщений: 2

Сказал спасибо: 2

Сказали Спасибо 0 раз(а) в 0 сообщении(ях)

UB8SCH на пути к лучшемуПо умолчанию Re: Хочу собрать антенный анализатор

bocem, Диод тоже любой до 40 Мгц? И какой номинал у R13-R16 и у С8-С11? КТ315 подойдут ведь? К сожалению не имел дело с таким форматом, чем его можно открыть? Спасибо.

UB8SCH вне форума   Ответить с цитированиемМеню пользователя UB8SCH Ответ
